Dans le domaine de la transformation de la tôle, la précision est essentielle pour garantir des produits de haute qualité. L’un des facteurs les plus déterminants est l’angle de pliage. Bien qu’il puisse sembler secondaire à première vue, ce paramètre influence directement la précision des pièces, la répétabilité du processus et la réduction des erreurs.
Qu’est-ce que l’angle de pliage ?
L’angle de pliage correspond à l’inclinaison adoptée par la tôle après avoir été pliée par une machine plieuse. Selon le type de matériau, son épaisseur et les outils utilisés, cet angle peut varier et nécessite des réglages spécifiques pour obtenir le résultat souhaité.
Importance dans le processus de pliage
- Précision dimensionnelle : Un angle mal calibré peut entraîner des écarts dans les dimensions finales de la pièce, provoquant des problèmes d’assemblage ou de fonctionnement.
- Réduction des pertes : Régler correctement l’angle dès le début du processus réduit les erreurs et donc le gaspillage de matériau.
- Homogénéité en production : Maintenir un angle constant à chaque pliage est essentiel pour garantir des pièces identiques dans les séries de production.
Facteurs influençant l’angle de pliage
- Type et dureté du matériau : Tous les métaux ne réagissent pas de la même manière à la pression, et leur dureté influe sur le pliage. Par exemple, l’acier inoxydable résiste davantage à la déformation que l’aluminium, nécessitant donc une force plus importante pour obtenir le même angle. De plus, les matériaux plus durs ont tendance à retrouver en partie leur forme initiale après pliage (effet ressort), ce qui nécessite une surcorrection de l’angle.
- Épaisseur de la tôle : Plus la tôle est épaisse, plus elle oppose de résistance au pliage. Cela influence la profondeur à laquelle le poinçon doit pénétrer pour atteindre l’angle souhaité. Une tôle fine demande moins d’effort, mais est plus sensible aux erreurs et déformations.

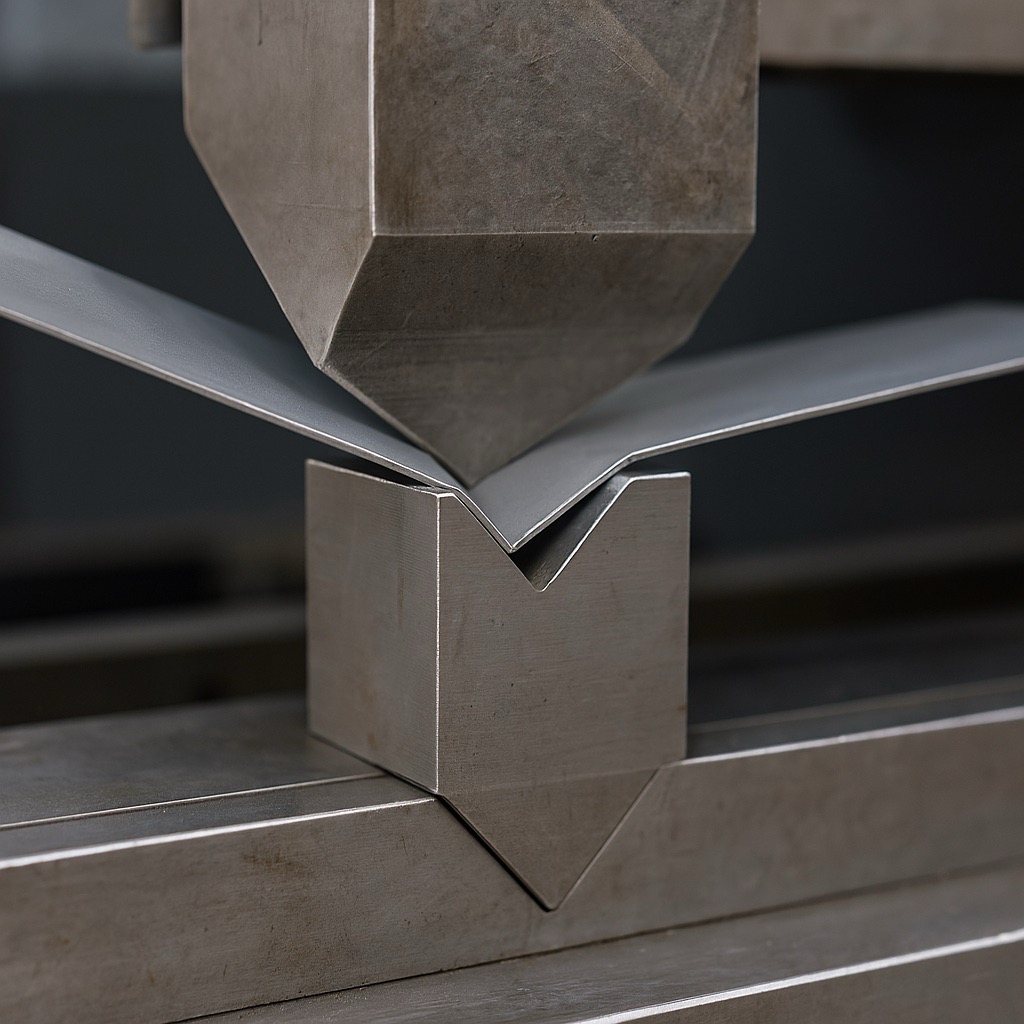

- État et type du poinçon et de la matrice : L’usure ou les défauts des outils peuvent entraîner des imprécisions. La géométrie du poinçon et de la matrice (en V, en U ou à rayon spécifique) détermine aussi le résultat. Des outils en bon état et adaptés au matériau sont essentiels pour un pliage précis.
- Profondeur de pénétration du poinçon : C’est l’un des paramètres les plus décisifs. Une pénétration plus profonde donne un angle plus fermé ; une pénétration plus faible, un angle plus ouvert. Un réglage précis de cette profondeur permet de compenser les autres variables et d’obtenir l’angle requis par le plan de fabrication.
Comment contrôler et ajuster l’angle
Les presses plieuses modernes permettent des mesures en temps réel et des ajustements automatiques grâce aux systèmes plieuse numérique et à des capteurs de haute précision. Sur les machines plus traditionnelles, l’expérience de l’opérateur et l’usage de gabarits ou de rapporteurs d’angles sont indispensables pour obtenir un bon résultat.
Conclusion
L’angle de pliage est un élément fondamental dans le processus de pliage de tôle. Un contrôle précis de ce paramètre permet d’améliorer la qualité des pièces, de réduire les coûts et d’optimiser la production. Investir dans des technologies de mesure et dans la formation des opérateurs est crucial pour garantir un processus fiable, sûr et efficace.
