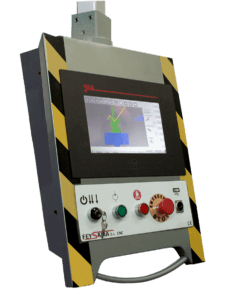

CNC ESA S630 AVEC LOGICEL FEYSAMA CNC ADVANCE

Avec plus de 15 ans d’expérience dans le domaine des commandes numériques et avec l’étroite collaboration avec le fabricant de CN italien ESA Automotion, nous vous présentons la CNC Advance de Feysama. Un logiciel conçu exclusivement pour les presses plieuses Feysama.

Notre équipe de R&D a recueilli un grand nombre d’évaluations auprès de nos clients pour créer une CNC qui amène le pliage à un niveau élevé de performance et de simplicité.

Le Feysama CNC Advance est un logiciel développé par nos ingénieurs qui ajoute des fonctionnalités supplémentaires au CNC standard de ESA Automotion.

FEYSAMA ADVANCE : UNE EFFICACITÉ MAXIMALE

Dessin

Dessinez sur l’écran tactile la forme de la pièce avec les points de pliage. Saisissez l’épaisseur et les mesures, la commande adaptera automatiquement la taille de la pièce à l’écran.

Simuler en 2D

Vous pouvez simuler manuellement les coudes un par un pour voir s’il y a collision avec la table ou les montages sans gaspiller de tôle, la commande calculera automatiquement la déformation de la tôle et appliquera une correction à la butée arrière pour qu’elle ne s’accroche pas à la tôle (escamotable) et pour que les mesures extérieures des coudes soient correctes.

Contrôle de la pression

La CNC calculera la pression de manière à ne pas endommager l’outillage et la gérera automatiquement sans intervention de l’opérateur comme c’est le cas chez d’autres fabricants.

Développement de la tôle

Après le calcul, la commande affichera la taille exacte de la feuille à couper, en calculant même la déformation de la feuille en fonction du type de matériau à plier.

Gestión en la pantalla

La CNC vous fournira des informations utiles sur l’état de la machine. Si une porte est ouverte, si la cellule photoélectrique est activée ou si la machine fonctionne lentement, vous n’aurez plus à vous inquiéter ou à perdre du temps car vous verrez à tout moment sur l’écran ce qui se passe sur la machine.

FONCTIONNALITÉS

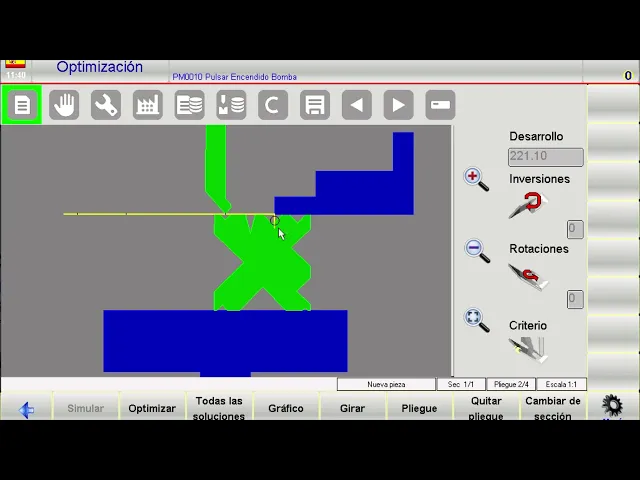

Visualisation en 2D

La visualisation en deux dimensions de la pièce et du processus de pliage permet à l’opérateur de dessiner rapidement et facilement le profil de la pièce à plier.

Cela permet d’économiser du temps et du matériel, car il est possible de vérifier s’il y a un problème dans le processus de pliage sans gaspiller de la tôle qui, dans le cas de l’acier inoxydable, par exemple, est très coûteuse.

La vidéo montre comment un oméga est conçu en 2D en seulement 2 minutes. Les problèmes tels que la position de la matrice ou l’ordre de pliage sont résolus rapidement.

Lire la vidéo

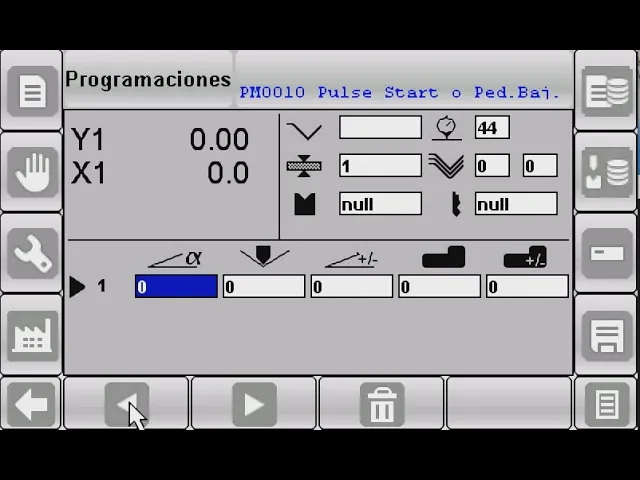

Programmation du pliage en degrés

Contrairement aux positionneurs de dimensions tels que l’E21, cette CNC est programmée en degrés de pliage, c’est pourquoi après avoir introduit les données de pliage (épaisseur de la tôle, matrice, poinçon, etc.), la s625 effectuera un calcul théorique de la mesure à laquelle la cintreuse CNC doit être abaissée pour obtenir les degrés souhaités dans la tôle que nous utilisons. C’est pourquoi il ne faut pas gaspiller de la tôle en testant jusqu’où il faut déplacer l’axe pour obtenir les degrés souhaités.


Même si le pliage n’est pas tout à fait correct, vous pouvez le corriger en degrés et non en millimètres.

Lire la vidéo

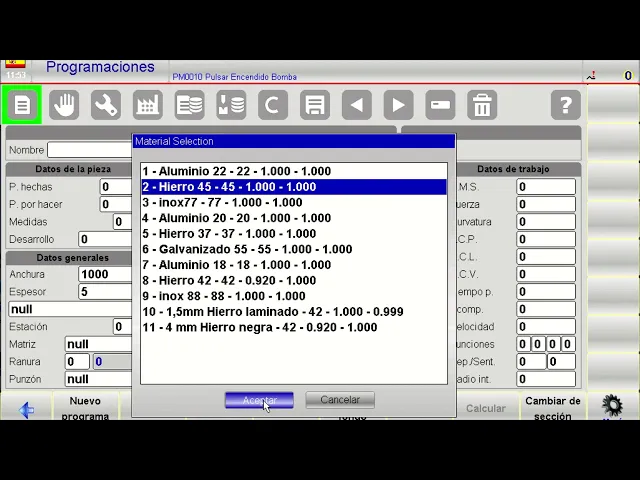

Contrôle de pression CNC

La pression de travail doit être calculée en fonction de la rainure en « V », du poinçon, de l’épaisseur et du matériau utilisé, c’est pourquoi le réglage de la pression est une tâche délicate car une valeur trop élevée peut endommager le poinçon ou la matrice.

Si cette tâche est effectuée par la CNC, les problèmes causés par une erreur de calcul ou de réglage du tonnage sont réduits à presque rien.

Compte tenu de notre expérience et du coût élevé des outils de travail, il s’agit d’un outil très utile dans ce type de machine.

Lire la vidéo

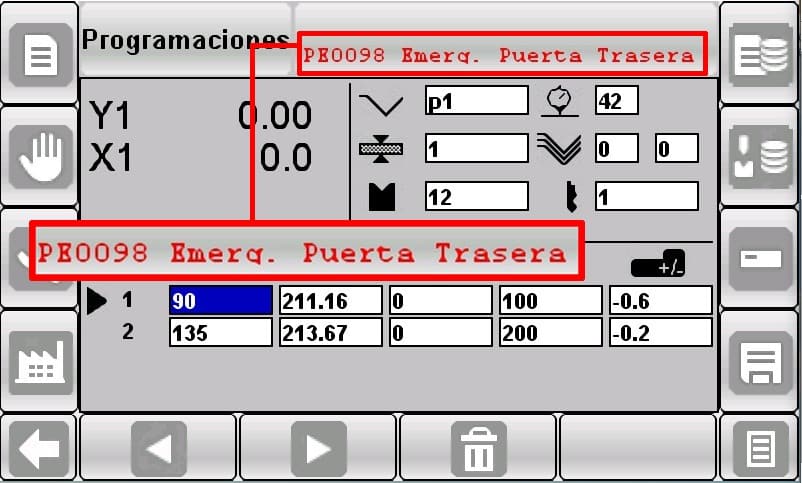

Informations utiles

Le logiciel Feysama Advance informe l’utilisateur de l’état de la machine à tout moment. En outre, il affiche des informations sur l’état des urgences, par exemple :

  • Quel bouton d’urgence est enfoncé.
  • Problèmes d’allumage.
  • Portes latérales ou arrière ouvertes.
  • Économie d’énergie activée.
  • Obstruction de la cellule photoélectrique de sécurité.

Rétractable intelligent

El retráctil es una mejora que evita que la colisión de la pieza con el tope. Cuando el punzón baja y sujeta la pieza, el CNC mueve el tope hacia atrás para evitar que al subir esta se enganche en el apoyo trasero.

La función de retráctil debe ser introducida manualmete durante la programación del cnc, sin necesidad de ajustar ningún final de carrera como en otras máquinas de otras marcas. Siendo completamente manipulable en el CNC por el operario, si es requerido.

Si realizamos la pieza en el software de la oficina este se encargará de aplicar el retráctil en el plegado que lo necesite automáticamente.



Lire la vidéo

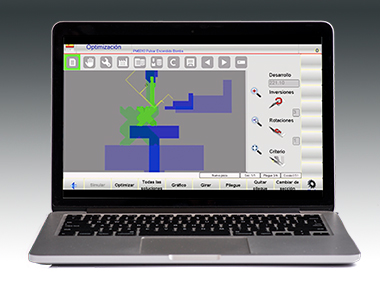

Logiciel PC

Avec nos CNC, nous proposons un logiciel gratuit pour l’ordinateur de bureau qui vous permet de créer et d’organiser les pièces à plier sur la cintreuse.

En outre, ce logiciel recherche automatiquement la meilleure séquence de pliage pour les pièces complexes, ce qui vous aidera à plier des pièces compliquées.

Depuis le bureau, vous pouvez également établir des listes de travail comprenant toutes les pièces nécessaires à la réalisation d’une commande et les transmettre à l’opérateur travaillant sur la machine.

Le tout peut être envoyé à la machine via un stylo USB ou par wifi (en option).

Économie d'énergie

Notre logiciel Feysama Advance intègre un mode d’économie d’énergie. Le système éteint la machine lorsqu’elle n’est pas utilisée afin de vous faire économiser de l’argent. On estime que pour une presse plieuse automatique à commande numérique travaillant 8 heures par jour, les économies peuvent dépasser 800 euros par an.

CARACTÉRISTIQUES TECHNIQUES

  • Écran tactile 10″ d’une résolution de 1024×600 pixels.
  • Peut gérer jusqu’à 4 axes (Y1-X-X’-R par exemple).
  • Conception et visualisation en 2D de la pièce et des outils de travail.
  • Calcul et gestion automatique de la pression de travail.
  • Calcul de la taille de la tôle à découper pour réaliser la pièce.
  • Calcul des corrections dans la mesure de la butée pour obtenir une mesure correcte.
  • Logiciel PC avec calcul automatique de la séquence de pliage inclus.
  • Capacité de programme illimitée grâce au port USB pour l’extension.
  • Système d’alerte et d’erreur personnalisé.
  • Guide de cintrage pas à pas.

ACCESSOIRES EN OPTION :

  • Contrôle automatique de la compensation du cintrage.
  • Calcul automatique de la séquence de cintrage.
  • Connexion Wifi au logiciel de bureau.
  • Accès à distance pour nos techniciens.
