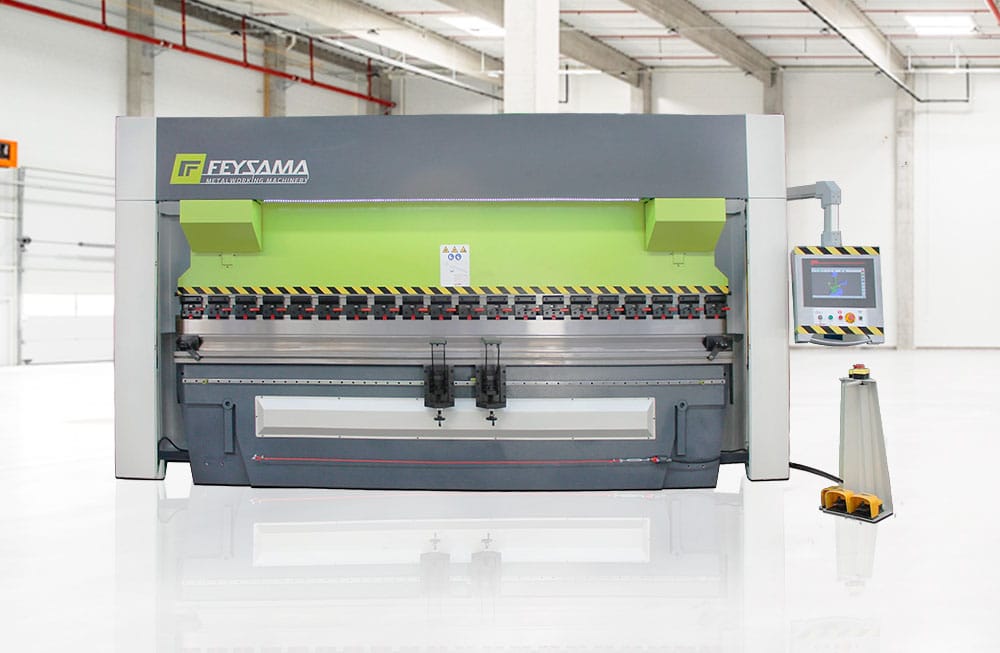

Qu’est-ce qu’une plieuse
Nous allons commencer par expliquer ce qu’est une presse plieuse et à quoi elle sert, car il existe une certaine confusion autour de ce terme. Une plieuse de tôle peut être aussi bien une petite machine manuelle qu’une machine de grand tonnage à pliage hydraulique.
Types de plieuses
Commençons par classer les différents types de plieuses selon la force de pliage (chaque métal nécessite une force différente) :
- Plieuse mécanique : actionnée par un mécanisme à manivelle.
- Plieuse pneumatique : fonctionne avec la pression de l’air.
- Plieuse hydraulique : utilise des vérins hydrauliques.
- Plieuse servo-électrique : fonctionne avec une transmission par courroies.
Jusqu’aux années 1950, les plieuses mécaniques dominaient le marché mondial. Avec le développement de l’hydraulique et des contrôles informatiques, la plieuse hydraulique est devenue la plus populaire dans le monde.
Classification selon le fonctionnement
- Plieuse manuelle
- Plieuse industrielle
- Plieuse tôle automatique
Plieuse manuelle

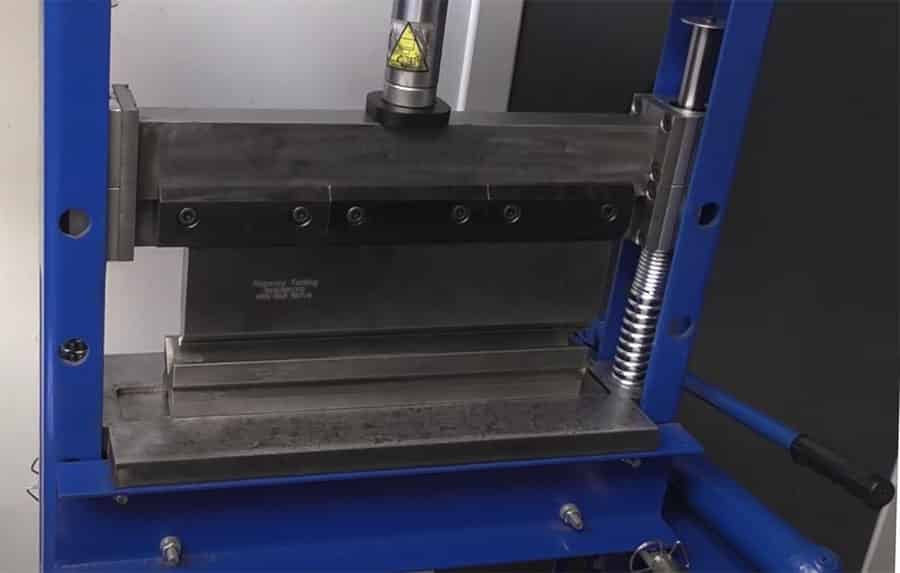

C’est le type le plus courant. On l’appelle aussi « presse plieuse à tablier ». Les réglages de dimensions et d’angles de pliage sont effectués manuellement. Elle comprend une table de travail, des supports et une plaque de maintien. Ce type de machine est plus complexe à utiliser, et donc peu adapté à une production moyenne ou élevée.
Plieuses hydrauliques
Selon la synchronisation :
- Plieuse synchronisée par arbre de torsion
- Plieuse électro-hydraulique synchronisée
- Plieuse hybride
Selon le mouvement :
- Plieuse à mouvement ascendant
- Plieuse à mouvement descendant

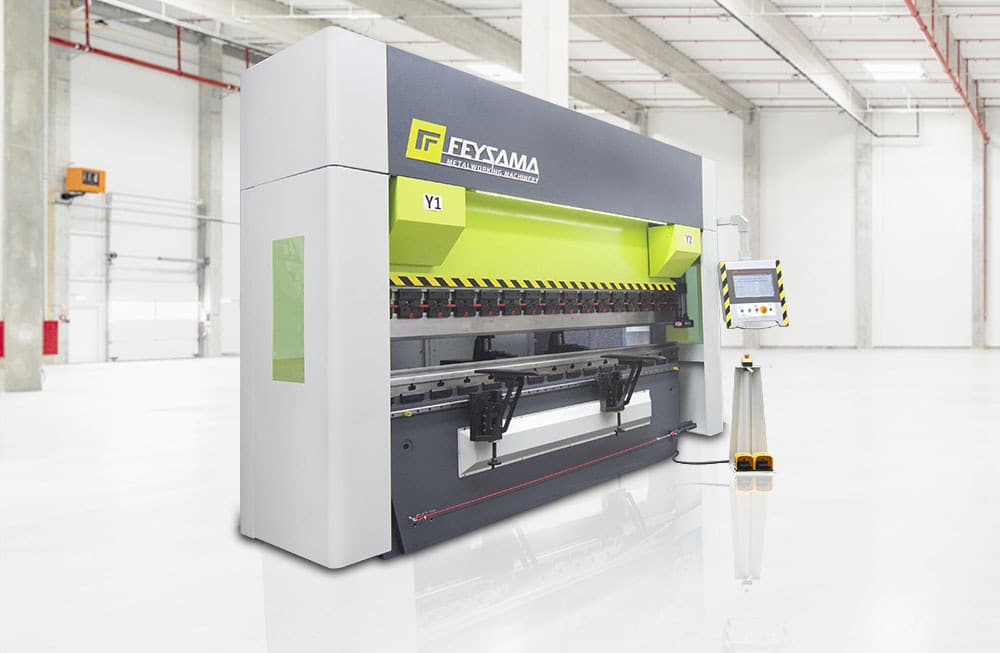

Plieuses CNC
La plieuse tôle automatique est un équipement de pliage de haute précision et efficacité. Elle est composée de :
- Châssis
- Poinçon
- Table de travail
- Vérin hydraulique
- Système de détection de position
- Contrôleur CNC
- Système de calcul de pliage
Le pliage s’effectue via le contrôle de la course du vérin et du butoir arrière. Il suffit d’introduire le nombre de pièces et les angles, et la machine exécute le pliage selon les paramètres définis.

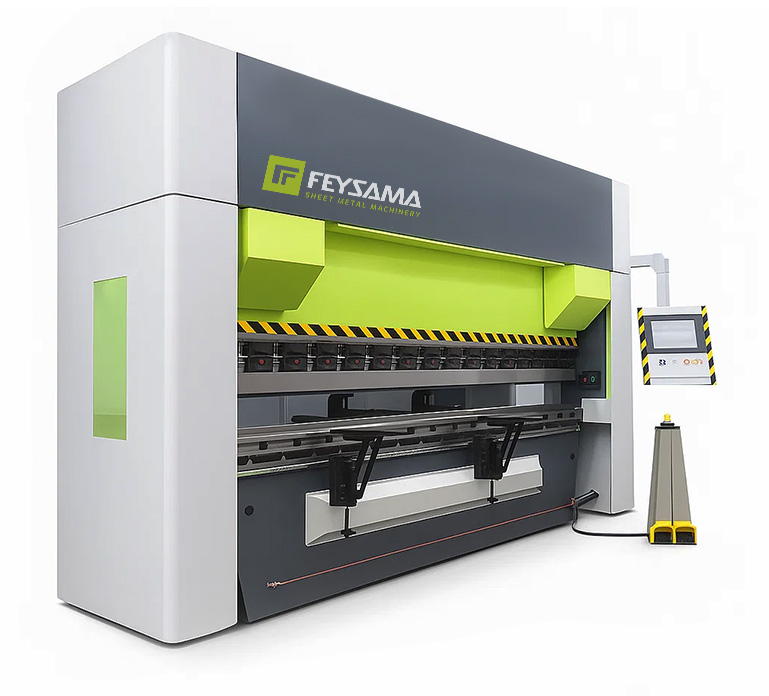

Avantages et performances des plieuses CNC
- Système servo-électrohydraulique pour la synchronisation des vérins avec haute précision.
- Le butoir arrière peut aller jusqu’à 6 axes, réglés automatiquement.
- Le CNC calcule automatiquement la séquence de pliage.
- Élimination du rebond lors du pliage.
Prix des plieuses de tôle
Le prix dépend de la force, la longueur de pliage et du système de contrôle. En général :
- Plieuse d’occasion : entre 5 000 € et 15 000 €
- Plieuse neuve : entre 14 000 € et 80 000 €
Fonctionnement d’une plieuse de tôle

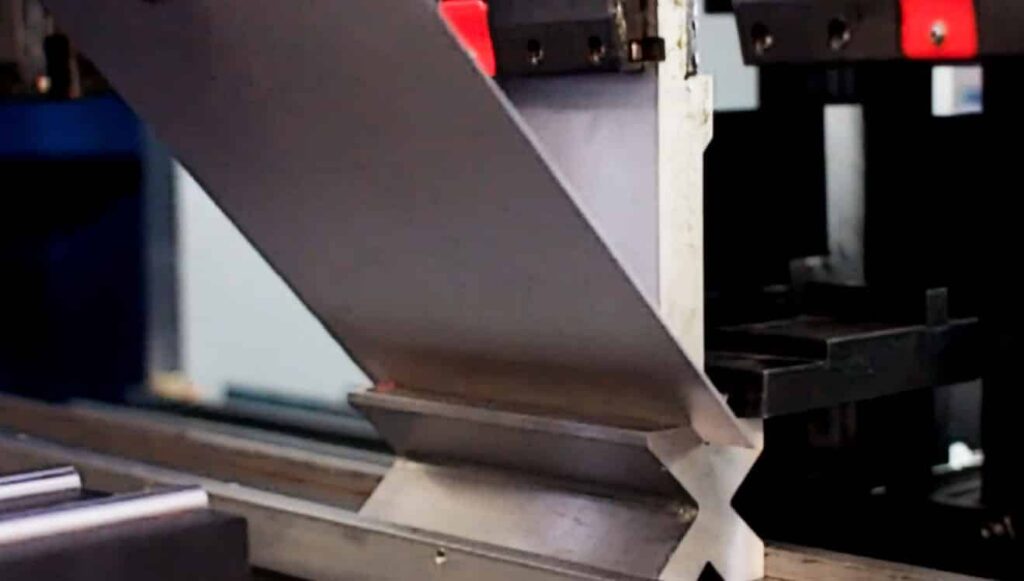

Le poinçon et la matrice sont fixés respectivement sur la partie supérieure et inférieure de la machine. Le mouvement relatif, assuré par la transmission hydraulique, permet la formation et la déformation de la pièce.
Processus de pliage de la tôle
- Intègre commande numérique, servomoteur et technologie hydraulique.
- Commande la montée et descente des vérins via les électrovannes.
- Le CNC simule le pliage via un écran.
- Différents angles peuvent être réalisés en une seule passe.
- Le CNC redistribue le flux via une servovalve.
- Chaque vérin a son propre circuit hydraulique.

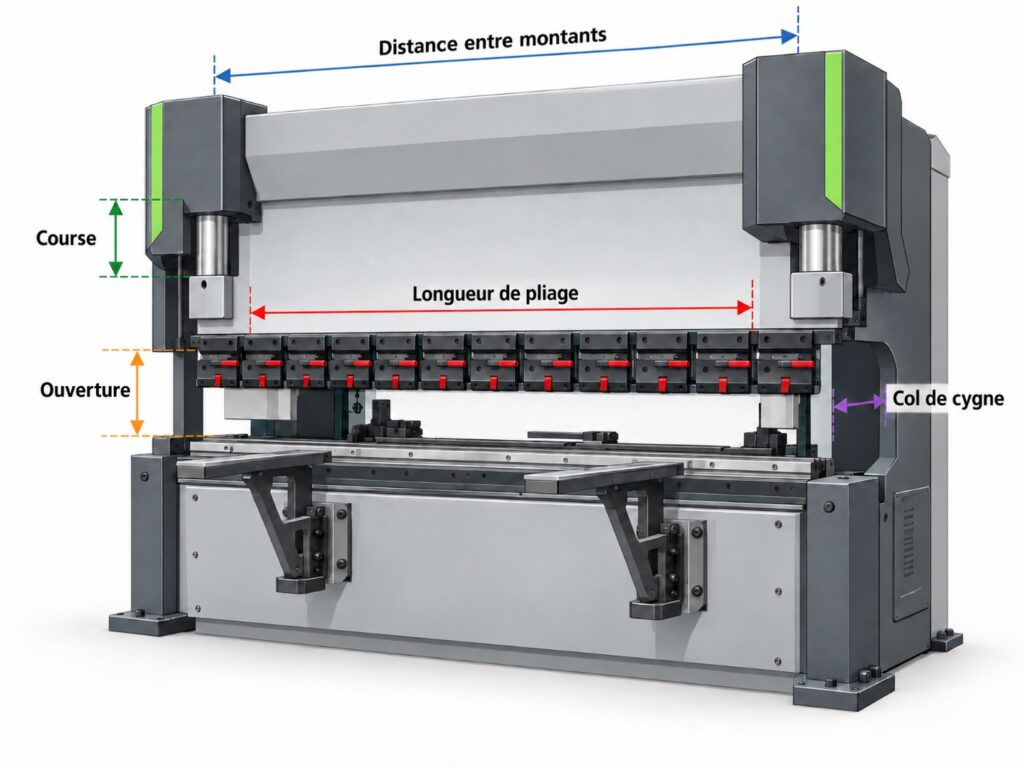

Structure d’une plieuse
- Parties mécaniques
- Partie électrique
- Partie hydraulique
- Contrôleur NC/CNC
Châssis d’une presse plieuse

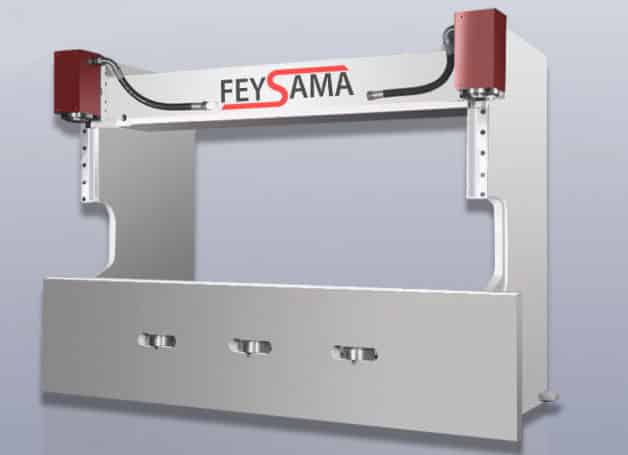

Le châssis est soudé avec les montants latéraux, la table de travail et les réservoirs. La structure renforce la rigidité et favorise la dissipation de la chaleur de l’huile hydraulique.
Caractéristiques de la structure
- Structure entièrement soudée, robuste.
- Transmission hydraulique, vérins montés dans le coulisseau.
- Synchronisation par arbre de torsion.
- Butée mécanique fiable.
- Réglage de la course par contrôleur ou manuel.
Système de synchronisation du butoir arrière
Mécanisme simple basé sur arbre de torsion, bras oscillant, roulements. Haute précision et stabilité. Contrôle manuel, via visualiseur ou CNC.

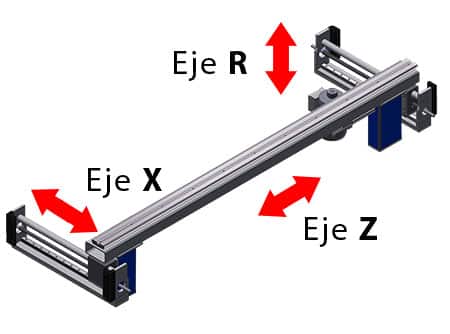

Axes d’une plieuse

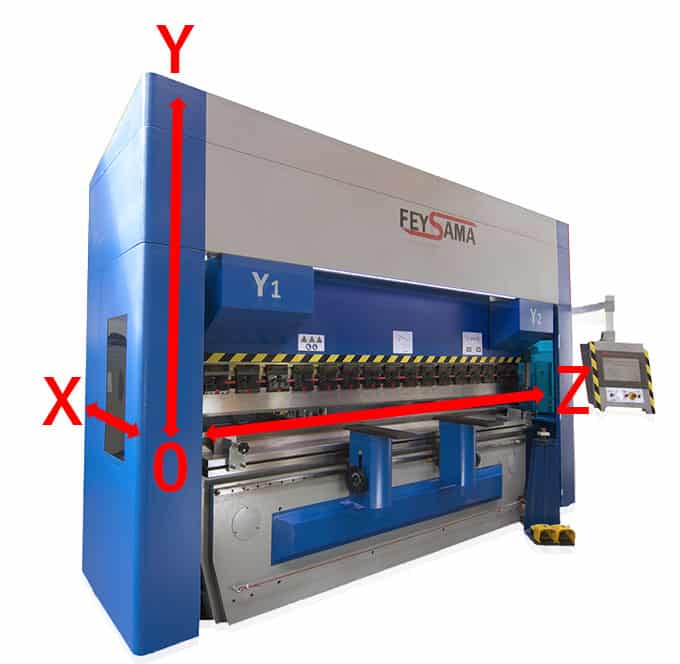

Les axes X, Y et Z déterminent les coordonnées de positionnement. Le butoir arrière est réglé selon ces axes.
Bras de support avant
Fixés dans la rainure en T à l’avant, ils servent à soutenir la tôle pendant le pliage.

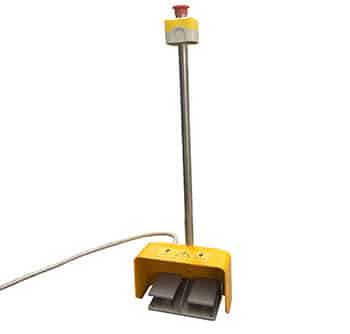

Pédale et bouton d’arrêt d’urgence
La pédale commande la montée/descente du poinçon. Le bouton d’urgence coupe immédiatement la machine.
Poinçons de pliage
On trouve des poinçons standards et des poinçons avec « smart clamp », pour un changement rapide et efficace.
Protection de la plieuse
Les plieuses sont équipées de grilles de sécurité et de systèmes actifs qui arrêtent la machine si les protections sont ouvertes.
Laser de sécurité et barres à capteurs

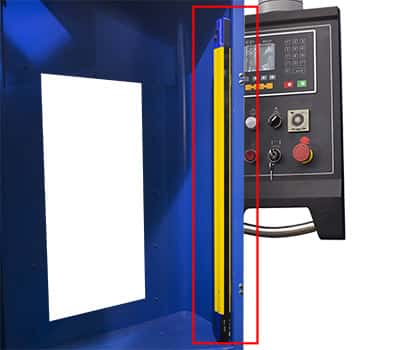

- Barre à capteurs : ralentit la machine si un objet est détecté.

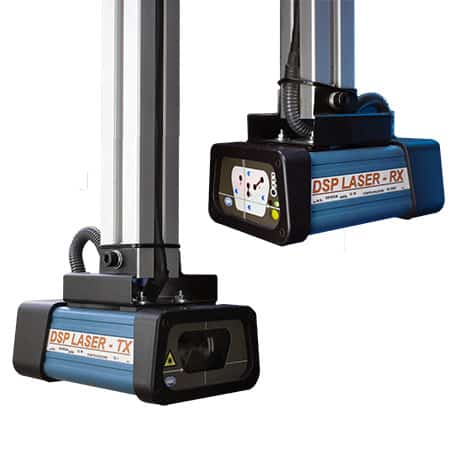

- Laser de sécurité : plus précis, permet un travail plus proche du poinçon sans affecter la vitesse.
Système hydraulique
Le moteur, la pompe et les vannes sont reliés au réservoir d’huile. Le système optimise le débit pour améliorer la vitesse et réduire la consommation.
Compensation de flexion

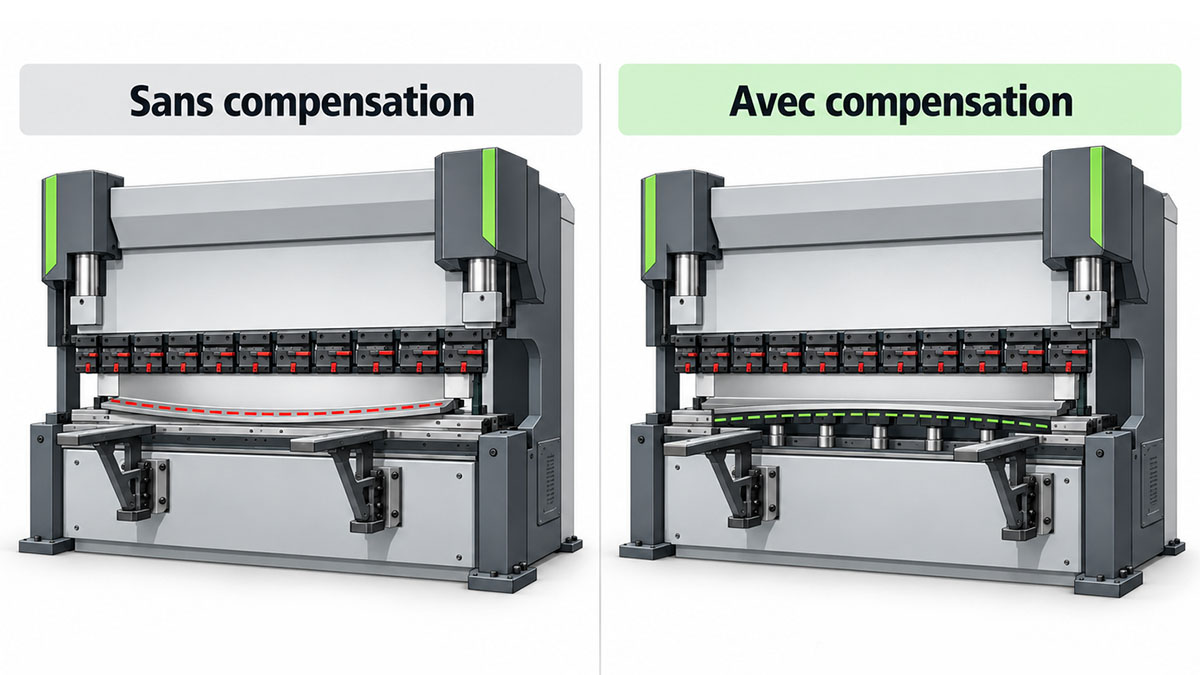

Lors du pliage de grandes pièces, une compensation de flexion est nécessaire à cause des forces appliquées. La matrice inférieure est ajustée pour corriger la déformation au centre.

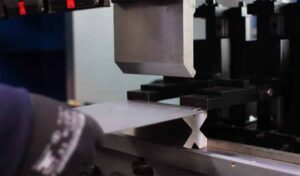

Poinçons et matrices
Les outils comprennent poinçons et matrices pour le formage ou la séparation de la tôle. Les matrices de formage ont une cavité, celles de séparation une arête tranchante.
Voilà notre guide complet sur les plieuses. Nous espérons qu’il vous a été utile ! Si vous avez des questions, n’hésitez pas à nous contacter via notre page de contact — nous serons ravis de vous aider.
